01 產品描述
02 性能參數

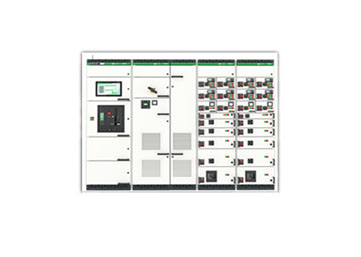

以其(qi)卓(zhuo)越(yue)的(de)性能體(ti)驗、高可靠性品質、完(wan)備(bei)的(de)方(fang)(fang)案、領先(xian)的(de)智能配電解決方(fang)(fang)案贏得了用戶的(de)充(chong)分肯定，業績遍(bian)及建(jian)筑、工業、能源、基礎(chu)設(she)施的(de)各個領域(yu)，代(dai)表了低壓成套設(she)備(bei)的(de)先(xian)進水平。
● 業界出色的電(dian)氣性能，滿足客戶各項需求
● 防(fang)腐(fu)及鹽霧環(huan)境方案，滿足現場嚴苛(ke)環(huan)境要(yao)求
● EMC電磁兼容(rong)性能優良，滿足現場抗干擾能力要求
● 高達85kA 0.5s抗燃弧及9度地震烈度，滿足現場運維安全及震動環境要求
名稱 | 數據 | |
額定電壓 | 400/690 V AC | |
額定絕緣電壓 | 1000 V | |
額定頻(pin)率(lv) | 50/60 HZ | |
額定脈沖電壓 | 12 KV | |
額定輔助電路電壓 | 230 V AC max | |
過壓等級 | IV | |
污染等級 | 3 | |
水平母線額定值 | 最(zui)大到(dao)7000A | |
垂(chui)直母線(xian)額定值 | 最大到3200A | |
額定短(duan)路關合(he)電流 | ||
控制回路額定電流 | ||
防護等(deng)級 | 外殼：IP44 | |
水平(ping)母(mu)線 | 額定短時耐受電流 | 30/50/65/85/100 KA |
| 額定(ding)峰值耐(nai)受電流 | 63/105/143/187/220 KA | |
垂直母線 | 額定短時耐受電流 | 30/50/65/70/85 KA |
| 額定峰值耐受(shou)電流(liu) | 63/105/143/154/187 KA | |
內燃弧(hu)人身保護 IEC 61641 V3 | 85KA 0.5s（Ipc arc），65KA 0.3s（Ipc arc） | |
抗震(zhen)能力(li)可達 GB/T2424.25 | 地震烈度9度 | |
